Западный промышленный парк, район промышленные кластеры, город Ючжоу
2025-12-11
1.Требования к структуре отливки в литом состоянии
Для чугуна с шаровидным графитом в ферритном состоянии в литом виде используется модификатор с низким содержанием редкоземельных элементов, а для чугуна с шаровидным графитом в перлитном состоянии в литом виде — модификатор, содержащий медь или никель.
2.Содержание мешающих элементов в чугуне
Если содержание таких мешающих элементов, как титан, ванадий, хром, олово, сурьма, свинец, цинк и др., высокое, следует выбирать сфероидизатор с высоким содержанием редкоземельных элементов. Если содержание мешающих элементов низкое (суммарное менее 0,1%), можно использовать сфероидизатор на основе чистого магния или магниевых сплавов.
3.Содержание серы в чугуне
При высоком содержании серы обычно применяют сфероидизатор с повышенным содержанием редкоземельных элементов и магния. При наличии возможности можно провести десульфурацию. При низком содержании серы можно использовать сфероидизатор на основе ферросилиция магния с низким содержанием редкоземельных элементов и магния.
4.Условия охлаждения отливки
В условиях литья в металлические формы с высокой скоростью охлаждения можно выбирать сфероидизаторы с низким содержанием редкоземельных элементов. Иттриевые сфероидизаторы на основе редкоземельных элементов могут применяться для крупных толстостенных отливок с низкой скоростью охлаждения.

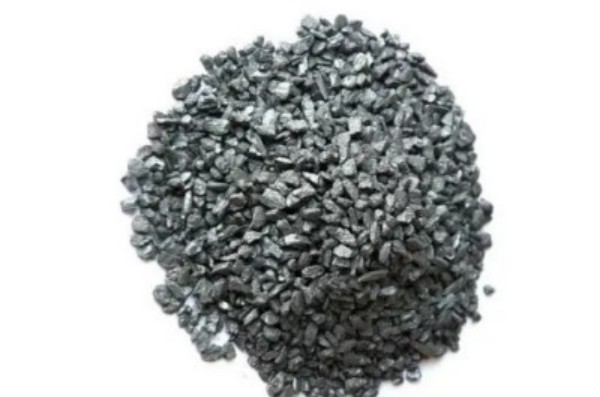

Сфероидизаторы с содержанием магния 4%, 5% и 5,5% относятся к низкомагниевым, с содержанием РЗЭ в диапазоне 1%-2%, в основном используются для плавки и сфероидизации в индукционных печах с низкосерым чугуном. Обладают преимуществами медленной реакции сфероидизации и легкого усвоения сфероидизирующих элементов.

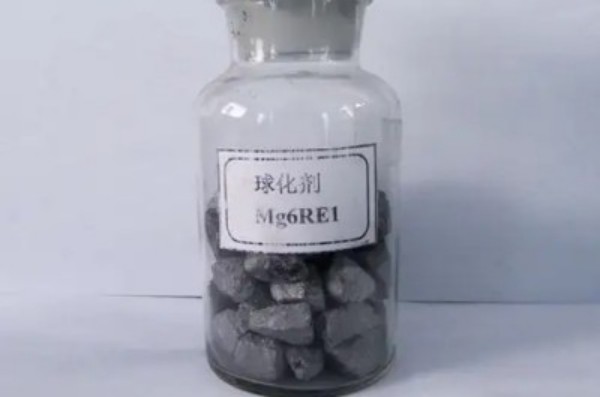

Сфероидизаторы с содержанием магния 6% и 7% относятся к среднемагниевым, в основном используются для двойной плавки в вагранках и электропечах, или для плавки перлитного чугуна с шаровидным графитом в индукционных печах. Подходящее количество сфероидизатора определяется в зависимости от толщины стенок отливки и содержания серы в исходном чугуне, что обеспечивает широкий диапазон применения и широкие технологические возможности сфероидизации.
Низкоалюминиевый сфероидизатор используется для отливок, склонных к образованию подповерхностных газовых раковин, а также для отливок с требованиями к содержанию алюминия в жидком чугуне.
Сфероидизаторы на основе чистого Ce и La обеспечивают малое количество неметаллических включений в чугуне после обработки и круглую форму графитовых шаров. Сфероидизатор подходит для отливок больших сечений, замедляет деградацию сфероидизации и предотвращает образование пластинчатого графита. Сфероидизатор с Sb используется для перлитного чугуна с шаровидным графитом. Низкокремниевый сфероидизатор подходит для субподряда с большим количеством вторичного сырья; магниевый сфероидизатор используется для высоконикелевого аустенитного чугуна с шаровидным графитом.
